Miejsca składowania

W magazynie wysokiego składowania oznaczenia miejsc składowania towarów (lokalizacje magazynowe) za pomocą etykiet z kodem kreskowym pozwala na wykorzystanie przenośnych skanerów (czytniki kodów kreskowych).

Miejsce regałowe muszą być oznakowane w sposób czytelny i jednoznaczny, aby magazynier obsługujący program miał możliwość łatwego i szybkiego potwierdzenia miejsca składowania i pobierania.

Program Studio Magazyn WMS.net pozwala na dowolne zaprojektowanie etykiety i drukowanie z poziomu kartoteki lokalizacji magazynowych (lokacje magazynowe).

Przykład uruchomienia i podglądu wydruku etykiety z kodem kreskowym miejcsa składowania

etykieta miejsca składowania

etykieta miejsca składowania kod kreskowy



Projektowanie etykiety

Projekt etykiety można zmienić lub stworzyć własny za pomocą bezpłatnego narzędzia Microsoft Report Builder 3.0

Powyżej prezentowana etykieta została utworzona na podstawie szablonu /WMS/knwms_nridwms

Z lewej strony chcemy wyświetlić pierwszy znak miejsca składowania, z prawej strony ostatni znak miejsca adresowego. Informacje mogą być pomocne przy szybkiej identyfikacji przez magazyniera kodu, gdzie pierwszy znak oznacza symbol regału, ostatni poziom.

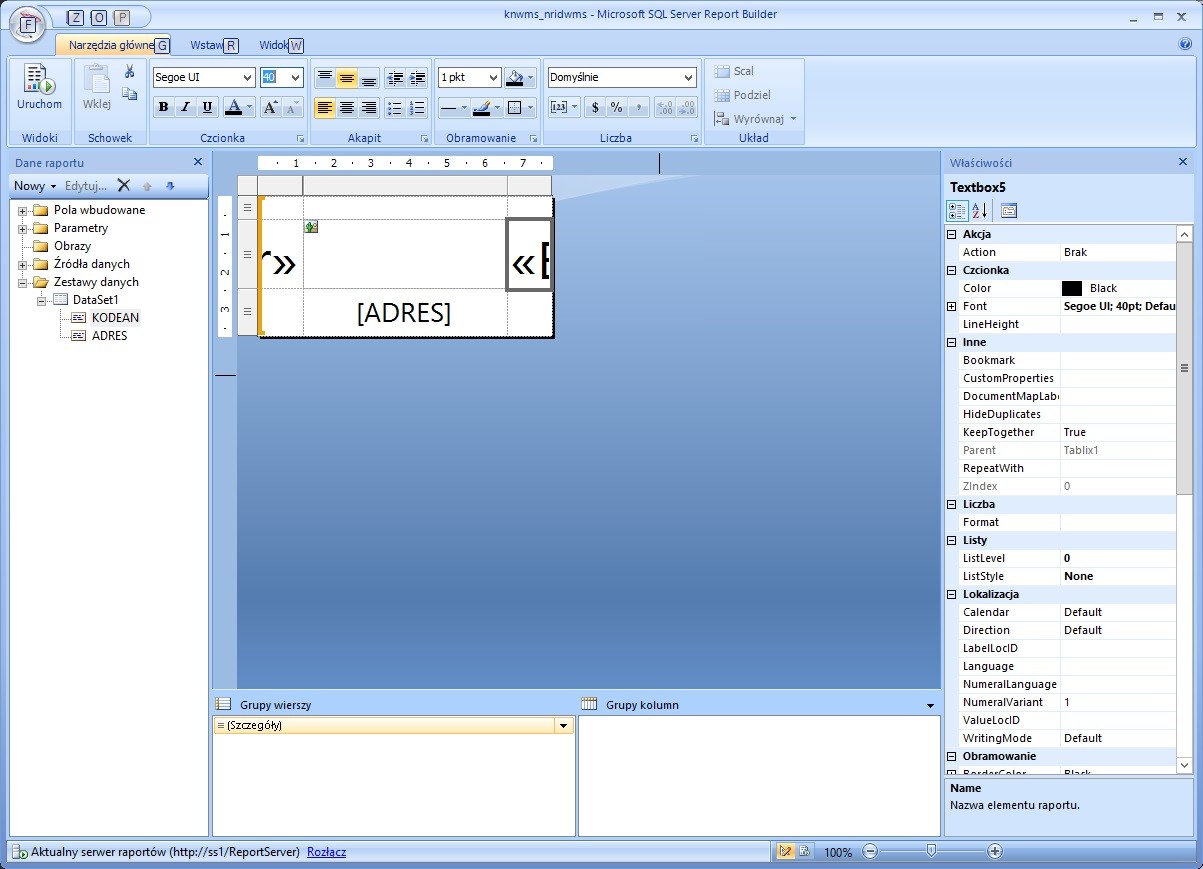

etykieta miejsca składowania projekt report builder



Szablon tez pobiera wartość kodu kreskowego z identyfikatora miejsca składowania (knwms.nridwms). Można jednak zamiast kodowania identyfikatora wewnętrznego zapisać i kodować wartość bezpośrednią miejsca składowania czyli jawny ADRES.

Skąd się biorą kody kreskowe?

Kod kreskowy jest generowany automatycznie w momencie wywołania wydruku, jeżeli uruchamiając transakcję ustawiliśmy dodatkowo parametr ean=

Przykładowo uruchomienie wydruku zostało ustawione w następujący sposób:

rdlc/wydruk_refno.aspx?ean=knwms&typdok=WMS/knwms_nridwms&refno=

gdzie parametry oznaczają:

  • ean – podaje identyfikator słownika generowanaia kodów kreskowych (patrz niżej skorowidz EANG), w tym wypadku chcemy generować kody oznaczone jako knwms
  • typdok – wskazuje na plik raportu do uruchomienia, w tym wypadku w podfolderze WMS plik knwms_nridwms
  • refno – przekazuje identyfikator rekordu

Skorowidz EANG

Skorowidz ten definiuje w jaki sposób i skąd mają być generowane kody kreskowe zapisywane w bazie danych i w jakim formacie. Dane są zapisywane w postaci binarnej w tabeli dpean.

Skorowidz wymaga zdefiniowana następujących informacji:

  • TYP – oznacza rodzaj kodu kreskowego
    • EAN128 lub CODE128
    • EAN13
    • CODE39
    • 2OF5
  • TYP MIME – oznacza format pliku z kodem kreskowym
    • image/gif
    • image/jpeg
    • image/png
    • image/bmp
  • KOLUMNA(Y) – wskazuje jakie informacje mają być kodowane – nazwa kolumny lub suma kolumn np.
    • INDEKS – wartość z kolumny INDEKS
    • ADRES+NRSERII – wartość z kolumny indeks plus wartość kolumna NRSERII
  • ROZMIAR wskazuje wysokość/ szerokość generowanego kodu
  • TABELA – określa nazwę tabeli bazy SQL z której mają być odczytane dane do zakodowania
  • FILTROWANIE – określa nazwę kolumny w TABELI wg której ma być odszukany rekord
